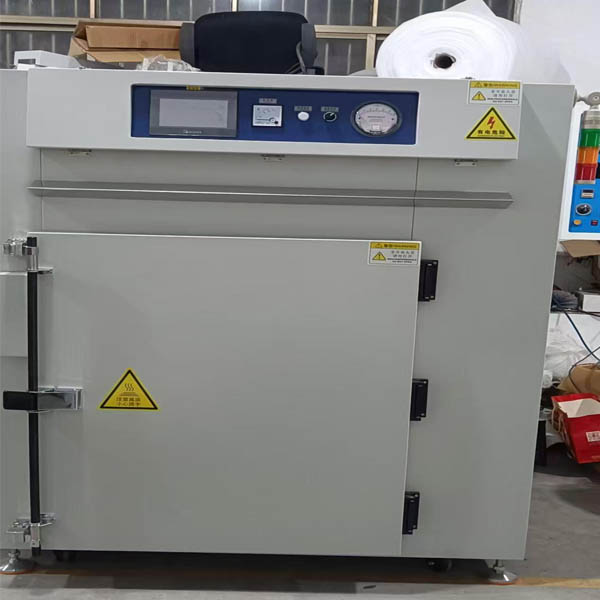

志昇自动化HMDS烘烤箱作为半导体前道工艺核心设备，通过三大技术优势显著提升芯片制造效能。其精准的温控系统可实现±0.5℃腔体均温性，确保六甲基二硅胺烷（HMDS）在晶圆表面形成均匀单分子层，直接解决光刻胶附着力不足导致的图形畸变问题。
独特的层流净化设计维持Class 10洁净环境，将微粒污染控制在每立方米≤350颗，较传统设备降低60%显影缺陷率。智能程序搭载多配方存储功能，支持150mm至300mm晶圆快速切换，预热时间缩短至行业平均水平的1/3，每日产能提升至2400片。专利的废气处理模块实现VOCs排放浓度＜20mg/m³，同步满足SEMI安全标准与绿色制造要求。经12英寸90nm制程线验证，该设备使光刻工序良率稳定在99.2%以上，晶圆边缘曝光不良率下降至0.7%。模块化架构设计兼容物联网系统，实现烘烤曲线云端追溯与预测性维护，设备综合效率（OEE）达92.7%。
志昇HMDS烘烤箱以精密热场控制、超净环境保障及智能生产适配，持续助力中国半导体前道工艺突破微污染控制与量产稳定性双重挑战。
