1
|
产品名称
|

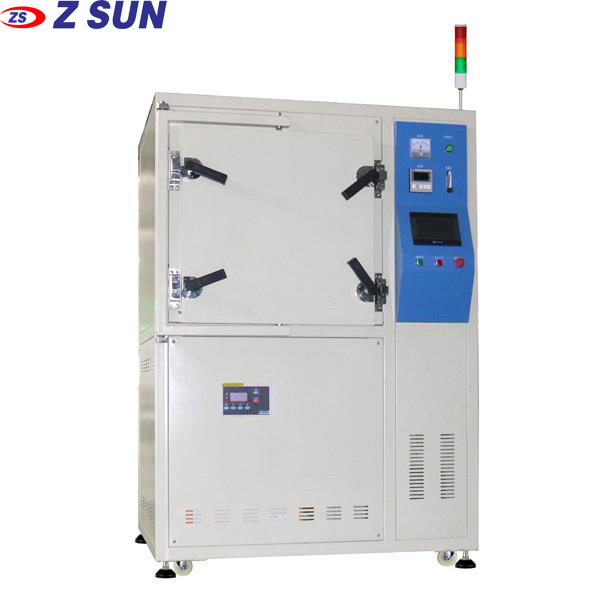

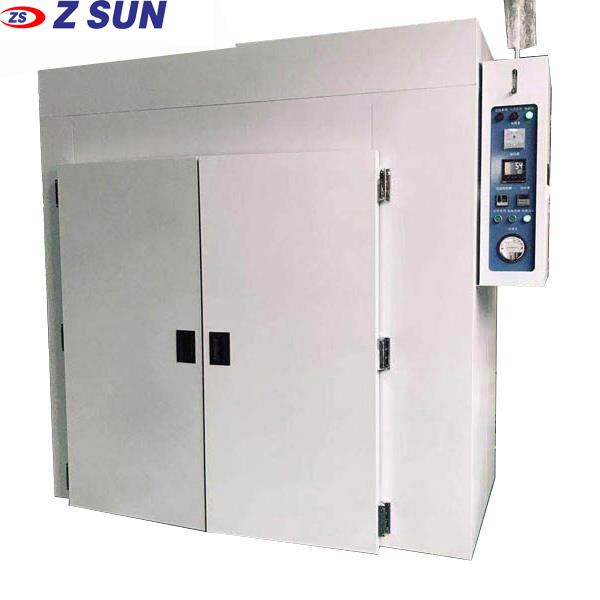

高温真空退火炉
|
|
2
|
产品型号
|
SZ-QMO-400
|
|
3
|
试样限制
|
本试验设备禁止：
|
|
3.1
|
易燃、爆炸、易挥发性物质试样的试验及储存；
|
|
3.2
|
腐蚀性物质试样的试验及储存；
|
|
3.3
|
生物试样的试验或储存；
|
|
3.4
|
强电磁发射源试样的试验及储存；
|
|
3.5
|
放射性物质试样的试验及储存；
|
|
3.6
|
剧毒物质试样的试验及储存；
|
|
3.7
|
试验或储存过程中可能产生剧毒物质的试样的试验及储存。
|
|
4
|
技术标准
|
4.1
|
GB/T5170.2-1996 温度试验设备
|
|
4.2
|
JB2251《电阻炉基本技术条件》
|
|
4.3
|
GB1006《热电设备基本技术条件》
|
|
4.4
|
JB/T7629-94《耐火纤维炉衬的设计合规范》
|
|
4.5
|
GB9452-2003《热处理炉有效加热区测定方法》
|
|
5
|
测试环境条件
|
环境温度为5~35℃、相对湿度≤85%RH
|
|
6
|
设备概况
|
|
6.1
|
电源参数
|
6.1.1
|
AC(380±38)V，加热区加热功率20KW 三相四线+保护地线；
|
|
6.1.2
|
保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电；
|
|
6.1.3
|
要求用户在安装现场为设备配置相应容量的空气或动力开关， 并且此开关必须是独立专门供本设备使用；
|
|
6.1.4
|
电源容量：22KW 最大单相工作电流： 60 A。
|
|
6.2
|
设备组成
|
高温炉内设一个加热区，降温方式：自然冷却。
|
|
6.3
|
尺寸及容积
|
6.3.1
|
加热区：W400×D400×H200mm，32L；
|
|
6.3.4
|
整机外尺寸：W1530*D1020*H1850mm(参考尺寸，以最终设计为 准)
|
|
7
|
加热区设备参数
|
|
7.1
|
基本结构
|
7.1.1
|
内箱材质：SUS304不锈钢板；
|
|
7.1.2
|
外箱材质：双面镀锌钢板，表面喷塑处理，喷塑颜色皱纹米黄色；
|
|
7.1.3
|
加热区绝热材料：硅酸铝陶瓷纤维保温棉+氧化铝陶瓷内胆， 内胆直接加热，保温厚度300mm，机台外表温度≤50℃；
|
|
7.1.4
|
充氮接口：在加热过程中可通过充氮口注入氮气，用于防止氧化和火灾；
|
|
7.1.5
|
氮气流量控制：流量计，可手动调整氮气流量。
|
|
7.1.6
|
可实现在退火过程中保持真空状态。
|
|
7.1.7
|
单腔体设计，承重约70KG。
|
|
7.2
|
温度参数
|
7.2.1
|
温度范围：RT+25℃~+1000℃；
|
|
7.2.2
|
温度波动度： ≤ ±1℃；
|
|
7.2.3
|
温度控制精度： ±1℃；
|
|
7.2.4
|
温度均匀度：800℃±5℃；
|
|
7.2.5
|
加热器：硅碳棒加热器；
|
|
7.2.6
|
温度传感器：S型铂铑热电偶；
|
|
7.2.7
|
升温时间 (空载&常压) ：RT~~+1000℃ ≤60min。
|
|
7.3
|
温度控制系统
|
7.3.1
|
采用7英寸全触摸+PLC+人机界面，智能控制便于操作，TFT液 晶显示，1024*600分辨率，传感器万能输入，100ms采样周期， 进口PID模块，0.1%控制精度，15组PID，30个工艺温度，可设 定并存储15种加热程序。
|
|
7.3.2
|
电子式数显XZ-480智能型超温保护，超温→故障指示灯亮及BZ警 报，提醒员工有故障，同时自动切断加热，保证生产安全。
|
|
7.3.3
|
增加2路温度监控，（含主温控和超温限制，共4路测温点）
|
|
7.3.4
|
无纸记录功能，记录120天数据，可直接导出温度曲线；
|
|
7.3.5
|
以太网路通讯端口；
|
|
7.3.6
|
数字设定、截止温度、超温警报，控制精度±1℃。
|
|
8
|
真空系统参数
|
|
8.1
|
真空范围
|
常压⁓100Pa
|
|
8.2
|
空载箱体真空度
|
≤100Pa
|
|
8.3
|
真空度控制精度
|
±1%
|
|
8.4
|
泄压时间
|
133Pa至常压1kPa 5 min以内
|
|
8.5
|
真空泵
|
SV-40型旋片式真空泵，真空极限5*10-2pa.
|
|
8.6
|
氧含量
|
≤20ppm；
|
|
9
|
配备
|
|
9.1
|
紧急停止功能
|
急停按钮；
|
|
9.2
|
信号指示灯
|
三色信号指示灯 (红色故障指示、黄色待机指示、绿色运行指示) ；
|
|
9.3
|
电缆线
|
五线 (四芯电缆+保护接地线) 电缆1条 (5米长) ；
|
|
9.4
|
漏电保护
|
总电源漏电保护断路器。
|
|
10
|
安全保护
|
|
10.1
|
可调式的超温保护
|
|
10.2
|
试验空间温度熔断器
|
|
10.3
|
空气调节通道极限超温保护
|
|
10.4
|
风机电机过热保护
|
|
10.5
|
加热器过流快速熔断丝
|
|
10.6
|
壁加热器极限超温保护
|
|
10.7
|
电机过流、过载保护
|
|
10.8
|
总电源相序和缺相保护
|
|
10.9
|
漏电保护
|
|
11
|
设备随附资料
|
|
11.1
|
操作说明书、维护手册、电路图；
|
|
11.2
|
校验报告、保证书、保养记录卡；
|
|
11.3
|
人员操作使用训练 (培训) 。
|
|
12
|
设备使用条件
|
|
12.1
|
场地
|
15.1.1
|
地面平整，通风良好，不含易燃、爆炸、腐蚀性气体或粉尘；
|
|
15.1.2
|
附近没有强电磁辐射源；
|
|
15.1.3
|
设备附近备有排水地漏；
|
|
15.1.4
|
场地地面承重能力：不小于1150 kg/m²；
|
|
15.1.5
|
设备周围留有适当的维护空间。
|
|
12.2
|
环境条件
|
15.2.1
|
温度：5~35℃
|
|
15.2.2
|
相对湿度： ≤ 85%RH
|
|
15.2.3
|
气压：86~106kpa
|
