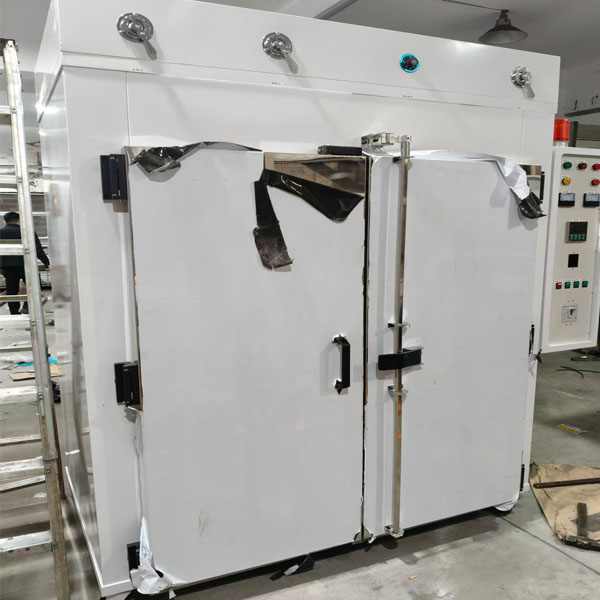

在智能制造浪潮下，半导体封装技术作为芯片性能的核心保障，正推动工业设备向高精度、低能耗方向演进。志昇双门双控烤箱（SMO系列）凭借其双温区独立控制与高效热管理能力，成为半导体封装工艺中的关键辅助设备，助力封装过程实现可靠性与效率的双重提升。
半导体封装涉及芯片键合、材料固化等多道工序，对温度稳定性要求极高。志昇烤箱通过双门双控设计，可同时处理不同温区的封装任务，例如在键合工艺中，一侧用于预热引线框架（60-80℃），另一侧执行高温固化（150-200℃），避免传统单温区设备导致的温度波动，确保键合强度与耐腐蚀性。这不仅优化了高密度互连结构，还显著降低能耗——通过精确控温，烤箱能将封装过程的电阻损耗减少15%以上，契合智能家电芯片对低功耗的严苛需求。实际应用中，该设备已成功集成于芯片封装生产线，用于干燥光刻胶或固化环氧树脂，其自动化运行模式提升了一致性，缩短了生产周期，同时减少人为失误。此外，烤箱的密封性与耐环境设计，保障了半导体材料在恶劣条件下的可靠性，延长了封装器件的使用寿命，为用户带来更稳定的智能产品体验。
展望未来，志昇烤箱的技术迭代将进一步融合微纳键合工艺，推动半导体封装向小型化、集成化发展。这不仅为物联网设备与智能家电提供底层支持，还将加速中国半导体产业链的自主创新。
