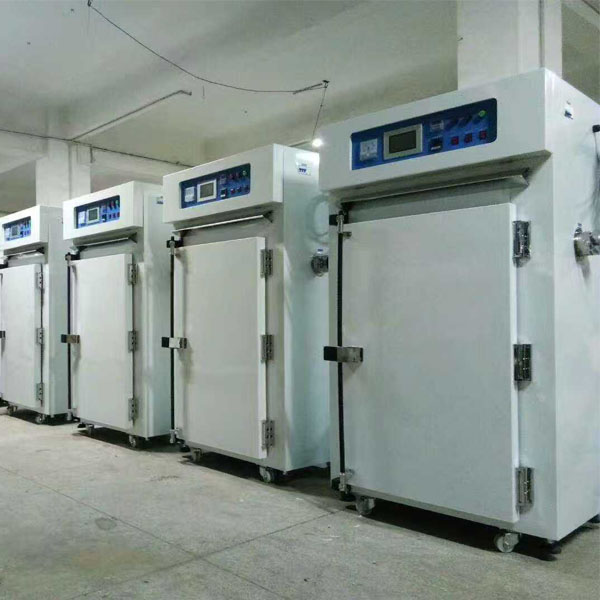

在半导体制造领域，志昇研发的无尘烤箱通过精密设计与先进工艺，为芯片封装固化提供了高效解决方案。该设备采用Class 100级洁净环境，有效隔绝粉尘污染，确保芯片表面无微粒附着，避免短路或性能衰减问题。其不锈钢内胆与封闭自循环系统维持高洁净度，适配精密电子元件处理需求。
温度控制是核心优势，志昇烤箱搭载智能温控系统，精度达±0.5℃，支持多段程序调节，匹配环氧树脂固化曲线。这消除了热应力导致的微裂纹或分层缺陷，显著提升键合强度与长期可靠性。 同时，快速降氧技术可在30分钟内将氧含量降至1ppm以下，防止敏感材料氧化，解决传统工艺中的接触退化与光衰问题。 该设备广泛应用于功率器件、传感器及IC封装，通过稳定温控保障良品率，例如在空炉条件下升温至150℃仅需25分钟，大幅缩短生产周期。
此外，志昇烤箱的节能设计降低能耗35%-55%，结合氮气接口定制，适配PCB、FPC、LED/LCD等多元场景。 其安全机制包括超温断电与漏电保护，确保操作可靠性。随着半导体行业对洁净与精度要求提升，该技术通过优化成本与效率，持续增强企业竞争力。 未来，志昇无尘烤箱有望在新能源与新材料领域拓展应用，推动产业升级。
